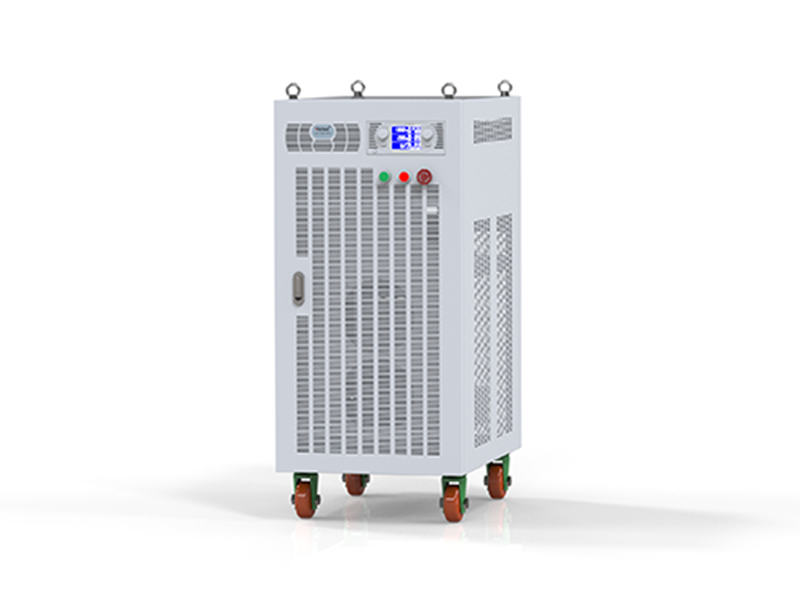

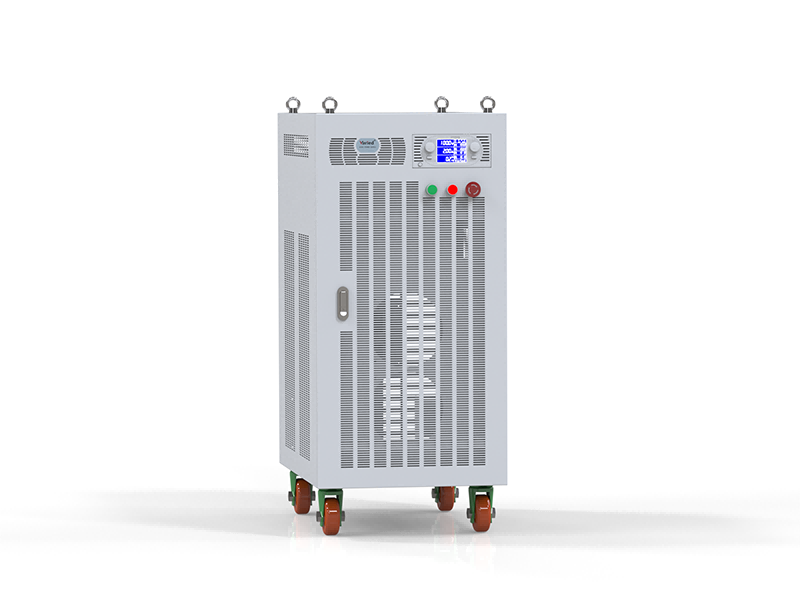

RD-50KW~60KW通用型直流电源

RD系列数字直流稳压稳流电源由高效芯片控制,采用IGBT模块调整模式,具体高效能、高精度、高稳定性等特性,配备多种辅助功能,让用户使用更方便、可靠。主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属可调直流稳压电源,高频开关电源,精密测试电源,数字直流稳压电源,直流电源供应器

性能特点

  • 1、采用19英寸标准化尺寸,可组合放置于各种工作台面及机架;
  • 2、输出指示:高精度电压、电流、功率显示,4位液晶屏显示;
  • 3、电压电流预置:自带面板预置按键,可预先设定电压电流值;
  • 4、输出开关功能:可在不关闭电源情况下,关闭及开启电源输出;
  • 5、恒压恒流:输出恒压恒流自动切换,电压电流值连续线性调节;
  • 6、保护功能:过压保护、过流保护、过温保护;
  • 7、短路特性:本机短路工作状态,电流恒流输出;
  • 8、外接采样:本机可配外接补偿,可降低因输出回路较长等造成的压降; (选配)
  • 9、可选外控功能:可选输入模拟量类比信号控制电源输出(DC0-5V信号)(选配);
  • 10、可选远程显示:可选模输出拟量信号显示电源状态(DC0-5V信号)(选配);

先进工艺

  • 1、改进型电子电路,优化抗干扰性能,保护更齐全;
  • 2、主动式风道设计,优化散热通道,有效降低温升,性能更稳定;
  • 3、U型回路设计,优化整流滤波技术,有效降低纹波系数,减少高频冲击;
  • 4、数据集中传输设计,优化信号传输,有效提高电源精度。
  • 5、提供优化于线性电源和硅整流电源的高效率,产品更加节能高效。

产品参数


型号 RD-501000 RD-100500 RD-250200 RD-500100 RD-100050 RD-601000 RD-100600
直流输出 电压 0-50V 0-100V 0-250V 0-500V 0-1000V 0-60V 0-100V
电流 0-1000A 0-500A 0-200A 0-100A 0-50A 0-1000A 0-600A
型号 RD-300200 RD-600100 RD-100060
直流输出 电压 0-300V 0-600V 0-1000V
电流 0-200A 0-100A 0-60A
交流输入 380V±10%
输出显示 液晶屏显示  精度 :0.5%FS
 显示格式  00.00V-99.99V;000.0V-999.9V;0000V-9999V;0.000V-9.999V;
输出纹波 稳压状态:≤0.3%+10mV(rms)(有效值)
稳流状态:≤0.5%+10mV(rms)(有效值)
接口 标配RS232和RS485
面板锁定功能 面板锁定
电压设定和预置 旋转编码器
电流设定和预置 旋转编码器
过压保护 设置OV保护
过流保护 设置OI保护
温度保护 内置O.T.P保护,保护值为85℃±5%(散热器温度),保护后关闭输出
输出及散热 输出正(+)、负(-)可以任意接地;散热方式:强制风冷
温度环境 操作环境:0℃~40℃;湿度:10%~85% RH;储存环境:温度:-20℃~70℃;湿度:10%~90%RH
尺寸重量 可咨询相关销售工程师
